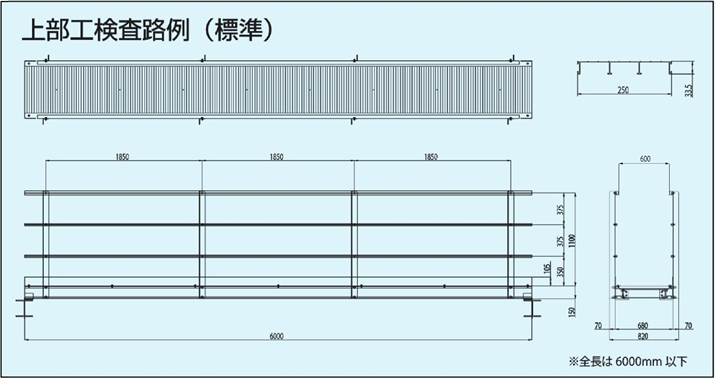

アルミニウム合金製検査路 歩廊

HOLO(長谷川工業株式会社 製品)

鉄からアルミニウムへ

幅木付足場板一体構造により物の落下を防ぎます 【特許出願中】

HOLO

HOLOの特長

①耐食性が高い
アルミ合金製なので鋼製と比べ塩害による腐食や紫外線に強く、耐久性に優れます。
②軽量・施工性が高い

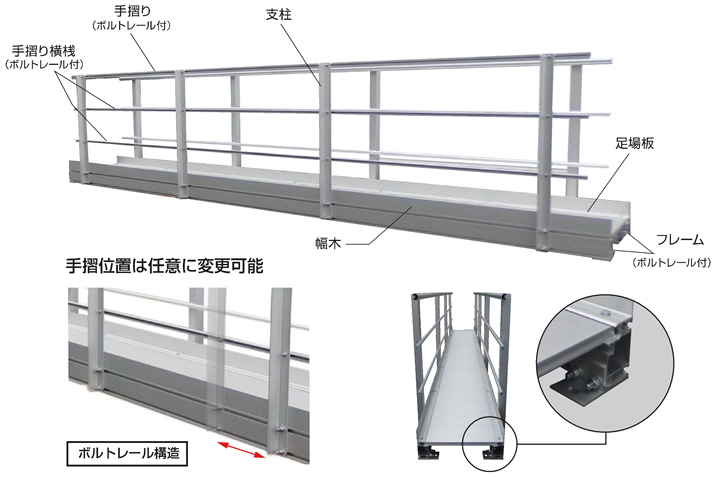

質量は鋼製に比べ軽量なので、橋梁への添架が容易。各部材はボルトレール構造により、手摺や支柱の位置、ブラケット受点位置が自在になり現場合わせが容易です。
③歩行性が良い
表面は凹凸のスジを設け滑り止め効果を高めています。

安全試験検証(NEXCO試験法440-2017) 【試験場所】一般社団法人 日本建設機械施工協会 施工技術総合研究所

①検査路本体の静的載荷試験
  • 両端を支持台で固定した試験体の歩廊全面に、鉛直方向に3.5kN/㎡の等分布荷重を載荷し、最大たわみ及び最大ひずみを測定。

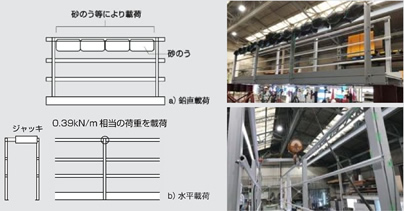

②上段手摺りの静的載荷試験
  • 上段手摺りに0.59kN/mの力を鉛直に載荷して荷重して、上段手摺および支柱の最大ひずみを測定する。(図a)
  • 上段手摺りの支柱との接合部に0.39kN/mの力を水平に載荷して、上段手摺および支柱の最大ひずみを測定する。(図b)

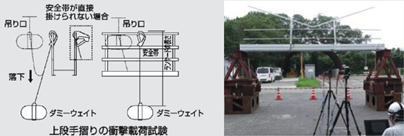

③手摺りの衝撃載荷試験
  • 上段手摺りの1支柱間に安全帯とダミーウェイトを設置し、上段手摺りの高さにより自由落下させ、損傷状態を観察する。

お問い合わせ先

株式会社ゴウダ
三島事業部
〒799-0404 愛媛県四国中央市三島宮川2-4-13
TEL.0896-23-2311(代) FAX.0896-23-2833
担当:高橋 takahasi@mgb-gouda.co.jp
