落橋防止装置・横変位拘束構造

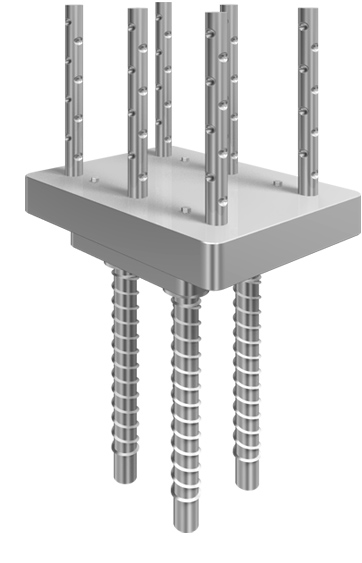

BBストッパー

製品カタログダウンロード

近年PCホロースラブや、PCボックス桁の大反力支承が多くなってまいりました。大型橋は支承反力及び伸縮量が大きくゴム沓の製造上の制約や耐震上の移動制限装置など大型化の対応に苦慮されるところであります。ゴム支承における変位制限装置としては、プレテン桁に使用されるアンカーバー方式が一般的でありますが、地震時水平力並びに移動量の大きい大型橋にそのまま対応するには、いくつかの問題点もあります。
この様な問題点を解決するために考案したのが“BBストッパー”であります。BBストッパーは下図に示す様にアンカーバー方式のキャップ部分、即ち伸縮・水平力伝達の機能部分を桁下遊間内で処理しキャップによる断面欠損を無くし、且つ複数ゆえに生じる施工誤差を解消できます。又、桁の回転変位の許容及び伸縮運動の阻害がなく、水平力分散沓の変位制限装置として最適であります。尚、ここに示した形状はその一例であり例えば固定橋脚用や橋軸直角方向のみに対応するものや落橋防止装置など用途に従った設計も行ないます。

BBストッパー

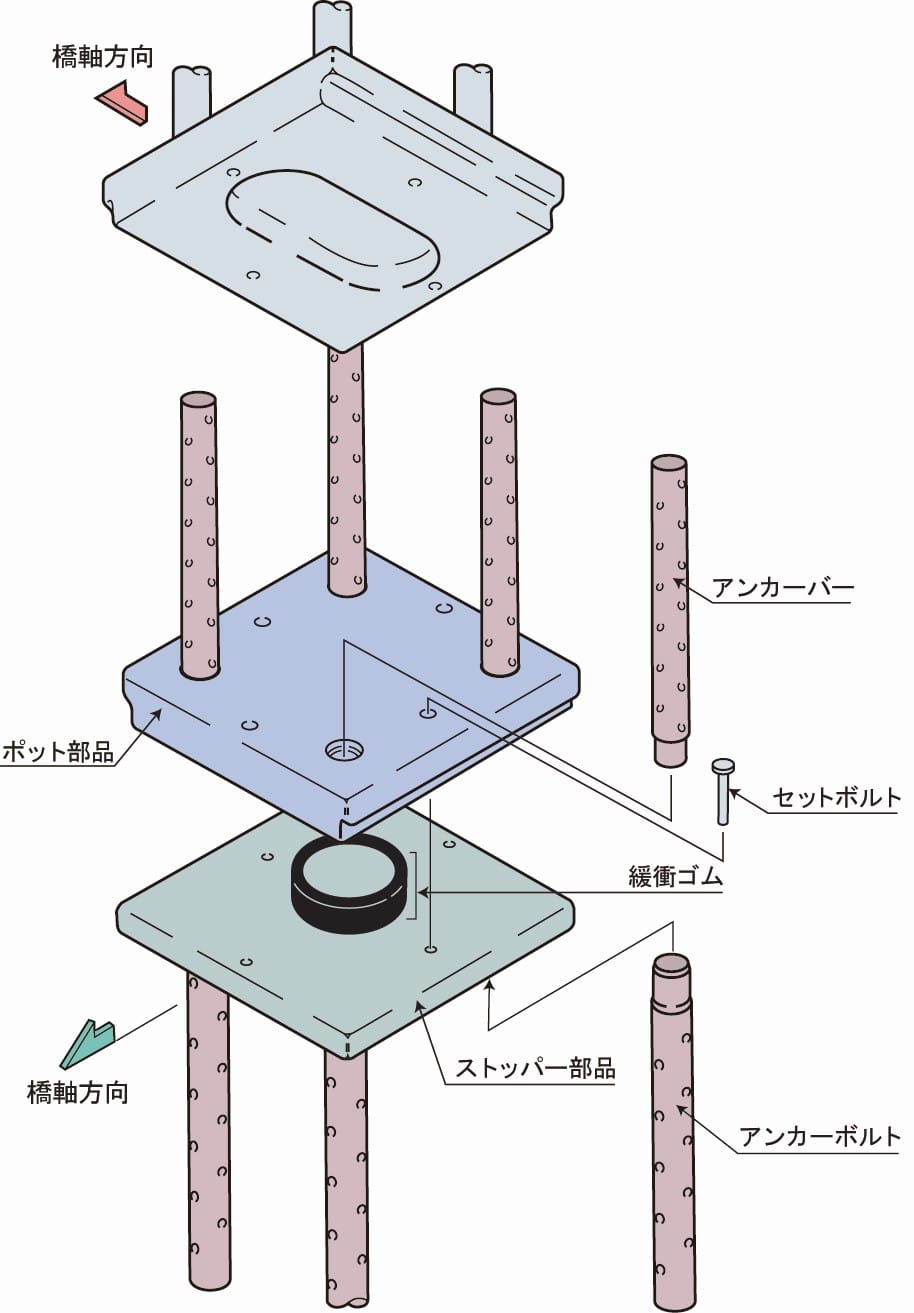

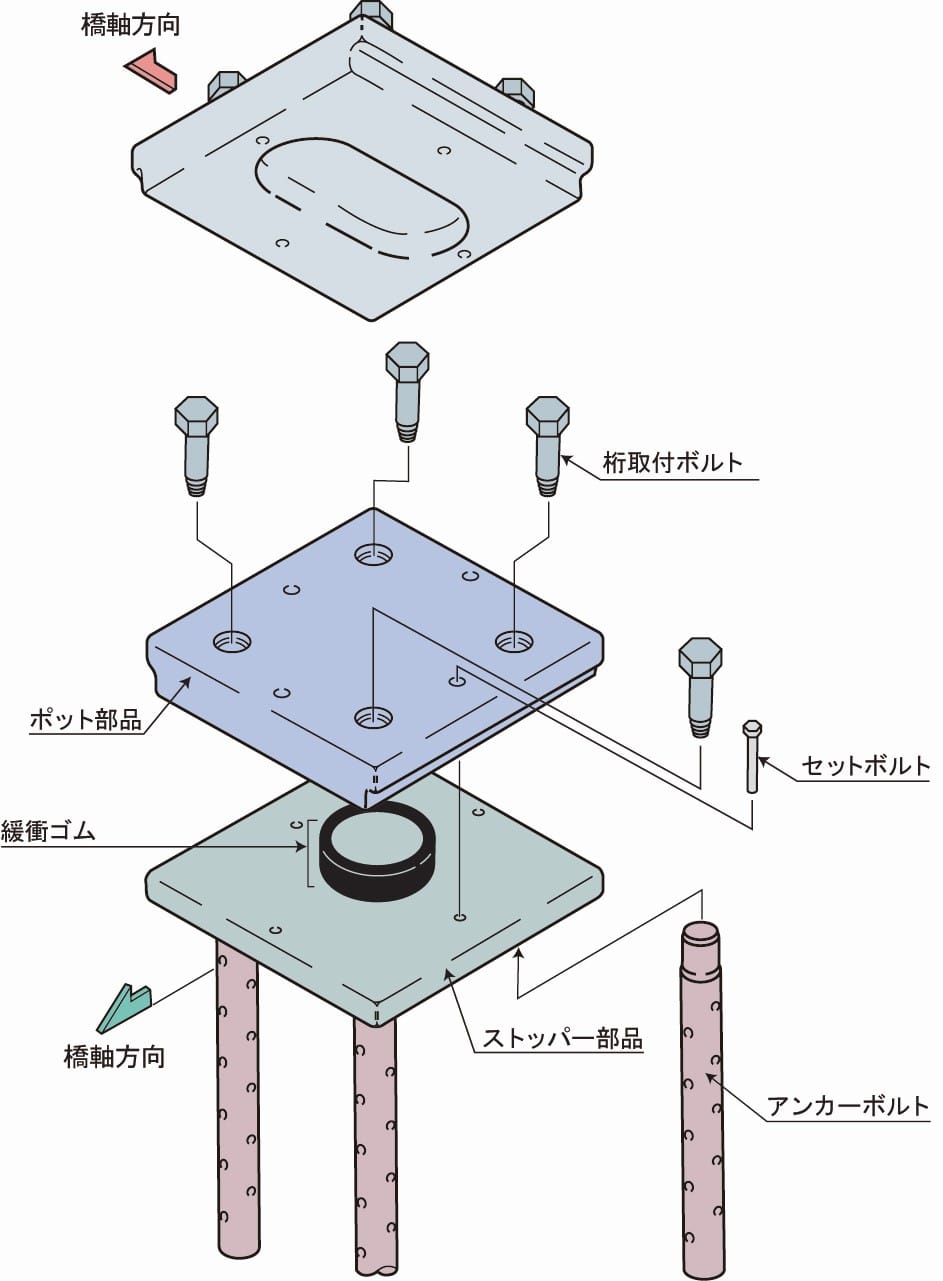

構造

導入実績

  • 東北

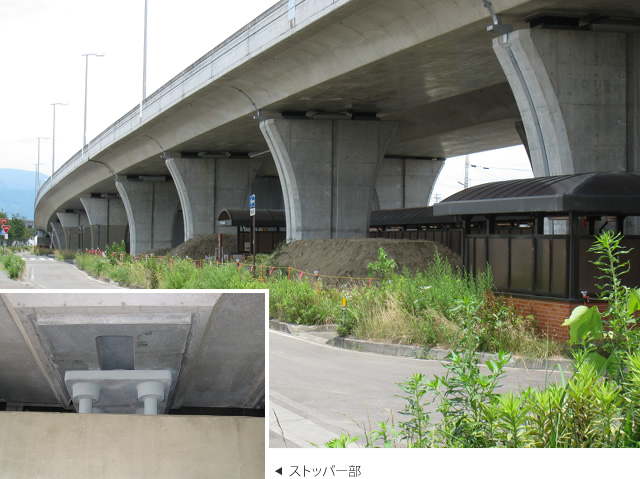

    吾妻高架橋
    東北 吾妻高架橋

    5+5+4径間連続PC中空床版橋
    国交省 福島河川国道事務所

    Close

  • 関東

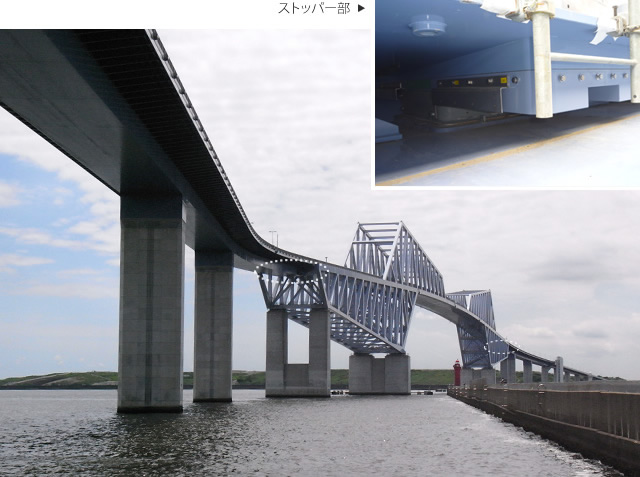

    東京ゲートブリッジ アプローチ部
    関東 東京ゲートブリッジ アプローチ部

    3+4径間鋼ラーメン端支点部
    国交省 東京港湾事務所

    Close

  • 関西

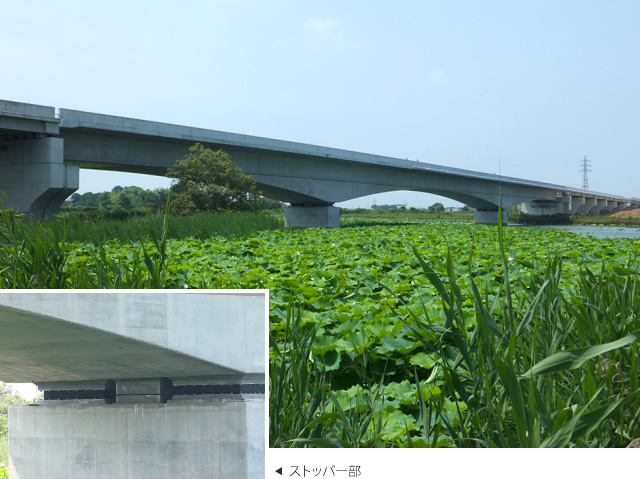

    南北道路第20高架橋
    関西 南北道路第20高架橋

    3径間連続PC箱桁橋
    兵庫県加古川土木事務所

    Close
