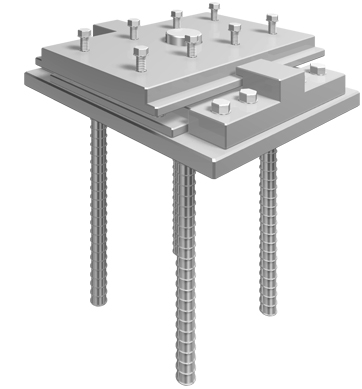

可動ゴム支承 HiPS

製品カタログダウンロード

HiPSは従来の積層ゴムすべり支承に比べ、側面ゴムの膨出を抑制する事で高支圧応力度用に改良し、鉛直力に対して十分な安全性を有するすべり型ゴム支承です。ゴムの上面にはすべり面となるPTFEが加硫接着されています。主桁側に取り付くスライディングプレートは鋼材下面にステンレス鋼板(SUS)が溶接または圧着されています。すべり面はゴム側のPTFEとスライディングプレート側のステンレス板の摩擦により滑りやすい構造としています。

可動ゴム支承 HiPS

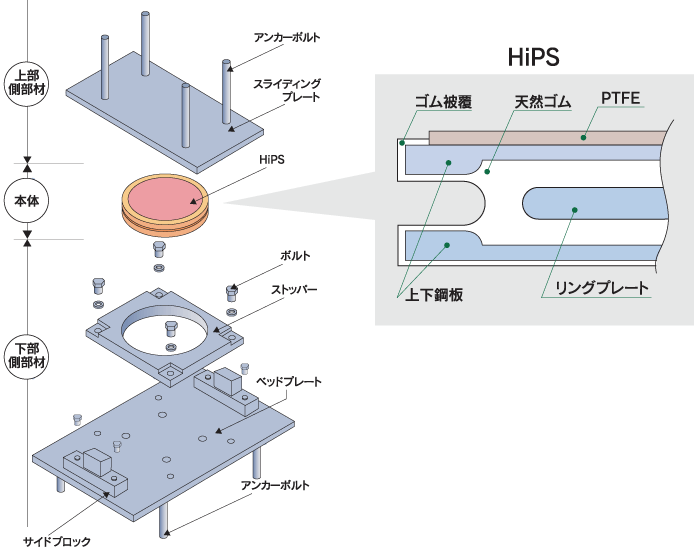

構造

導入実績

  • 東北

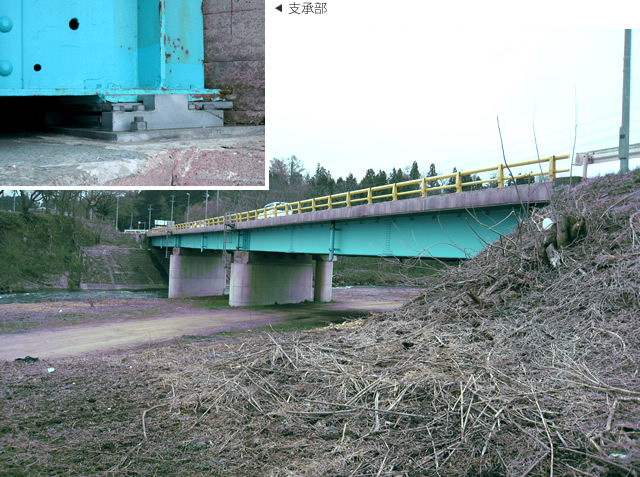

    横手橋
    東北 横手橋

    3径間連続鋼鈑桁橋
    国交省 湯沢河川国道事務所

    Close

  • 東北
    長泥橋
    東北 長泥橋

    3径間連続鋼箱桁橋
    秋田県由利地域振興局

    Close

  • 東北

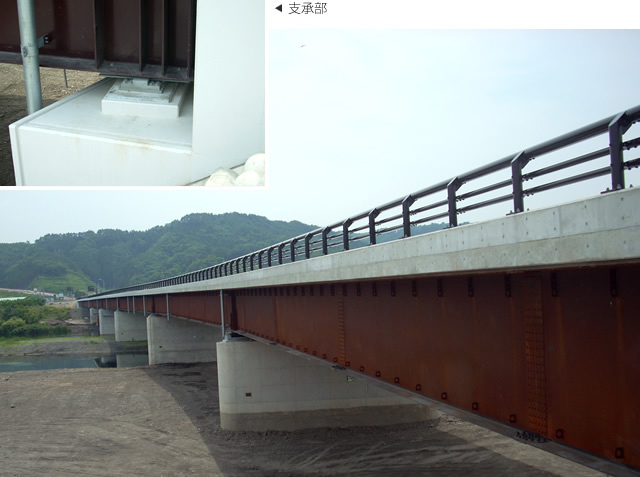

    国道45号千徳大橋
    東北 国道45号千徳大橋

    7径間連続鋼鈑桁橋
    国交省 三陸国道事務所

    Close

  • 東北
    六枚内高架橋
    東北 六枚内高架橋

    3径間連続鋼箱桁橋
    国交省 磐城国道事務所

    Close

  • 関東

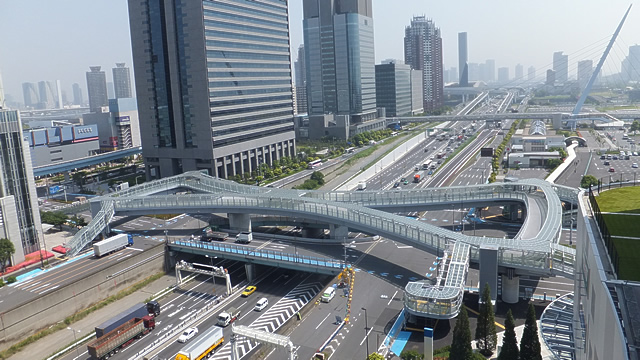

    青海・台場クロスウォーク
    関東 青海・台場クロスウォーク

    鋼3径間連続鋼床版箱桁橋
    国交省 川崎国道事務所

    Close

  • 北陸

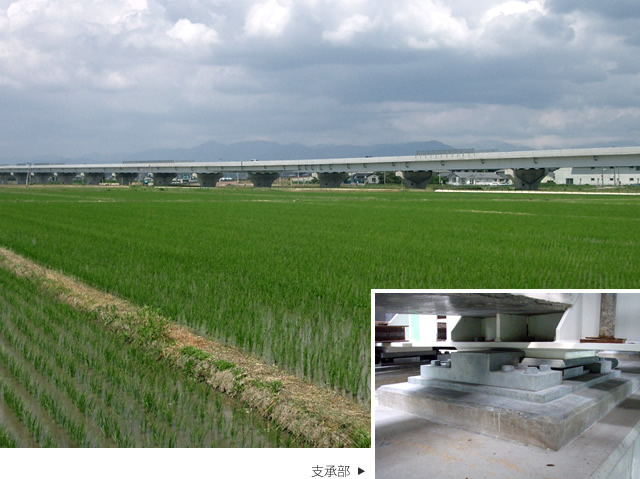

    神林高架橋
    北陸 神林高架橋

    6径間連続鋼箱桁橋
    国交省 新潟国道事務所

    Close

  • 中国
    船穂橋
    中国 船穂橋

    5径間連結PCプレテンT桁橋
    岡山県備中県民局

    Close

  • 中国
    松江第五大橋道路 大橋川橋梁
    中国 松江第五大橋道路 大橋川橋梁

    2径間連続PC中空床版橋
    島根県高規格道路事務所

    Close
