機能分離型支承 HSB

製品カタログダウンロード

機能分離型支承は、橋梁用支承に求められる機能を鉛直力支持機能と水平力支持機能に分離した支承装置です。機能一体型支承(RB)では地震時の変位が大きく、支承形状が肥大化して不合理となるようなケースにおいては、機能を分離した構造にすることで、それぞれが合理的な構造となりコスト縮減に繋がります。水平力支持機能を持つゴムバッファ装置の配置の仕方は2種類あります。縦置きゴムバッファは主桁と反力壁との間に配置します。また、平置きゴムバッファは主桁と下部工間に配置されます。配置の仕方を工夫する事で、支承装置全体として機能を発揮します。

機能分離型支承 HSB縦置き
HSB(縦置き)
2017.04 NETIS No.K.K.-980082は1999.02~2017.04までNETIS上に掲載されましたが、現在は掲載期間満了となりました。
2016.03.29 建設技術審査証明(土木系材料・製品・技術、道路保全技術) 建技審証 第0523号 (一財)土木研究センター 更新 有効期限:2021.3.28
2011.03.29 建設技術審査証明(土木系材料・製品・技術、道路保全技術) 建技審証 第0523号 (財)土木研究センター 更新
2009.02.06 NETIS事後評価済(活用効果評価有) No.K.K.-980082-V
2006.03.29 建設技術審査証明(土木系材料・製品・技術) 建技審証 第0523号 (財)土木研究センター 取得
1999.02.15 NETIS(新技術情報提供システム)登録 No.K.K.-980082
機能分離型支承 HSB平置き
HSB(平置き)
2016.03.29 建設技術審査証明(土木系材料・製品・技術、道路保全技術) 建技審証 第0523号 (一財)土木研究センター 更新 有効期限:2021.3.28
2014.10 NETIS No.K.K.-000028は2001.02~2014.10までNETIS上に掲載されましたが、現在は掲載期間満了となりました。
2011.03.29 建設技術審査証明(土木系材料・製品・技術、道路保全技術) 建技審証 第0523号 (財)土木研究センター 更新
2009.02.06 NETIS事後評価済(活用効果評価有) No.K.K.-000028-V
2006.03.29 建設技術審査証明(土木系材料・製品・技術) 建技審証 第0523号 (財)土木研究センター 取得
2001.02.14 NETIS(新技術情報提供システム)登録 No.K.K.-000028

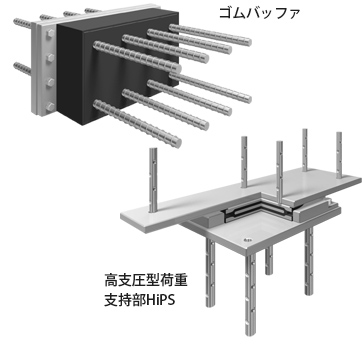

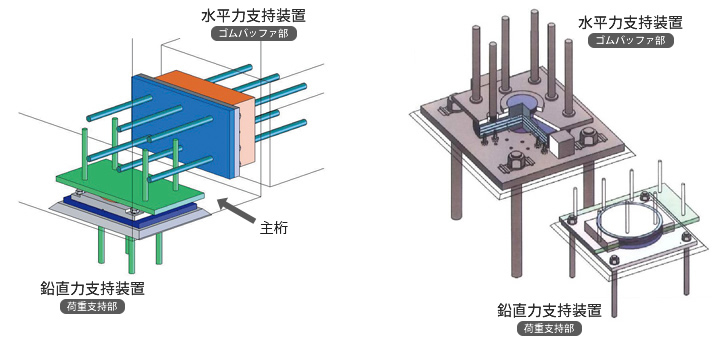

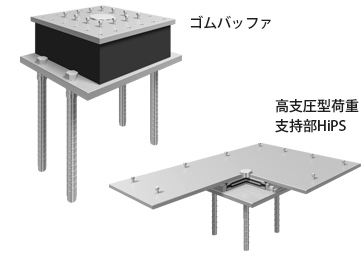

鉛直力支持装置・水平力支持装置

導入実績

  • 東北

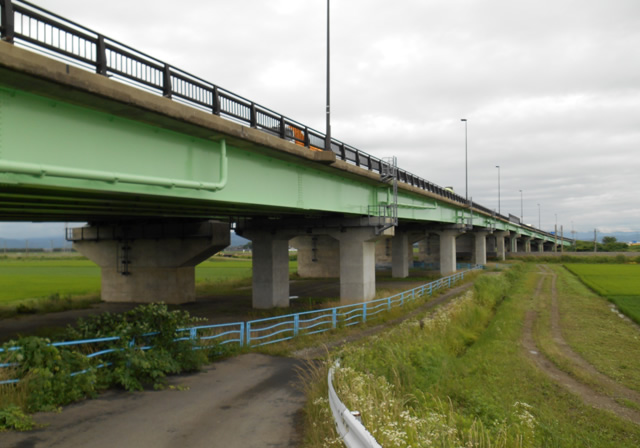

    酒田高架橋
    東北 酒田高架橋

    8径+3径x3連連続鋼鈑桁橋
    国交省 酒田河川国道事務所

    Close

  • 関東

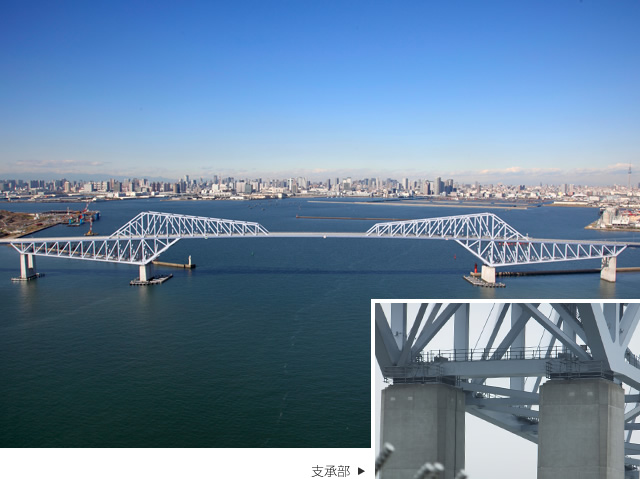

    東京ゲートブリッジ
    関東 東京ゲートブリッジ

    3径間連続トラス・ボックス複合橋(80,000KN/支承)
    国交省 東京港湾事務所

    Close

  • 関東

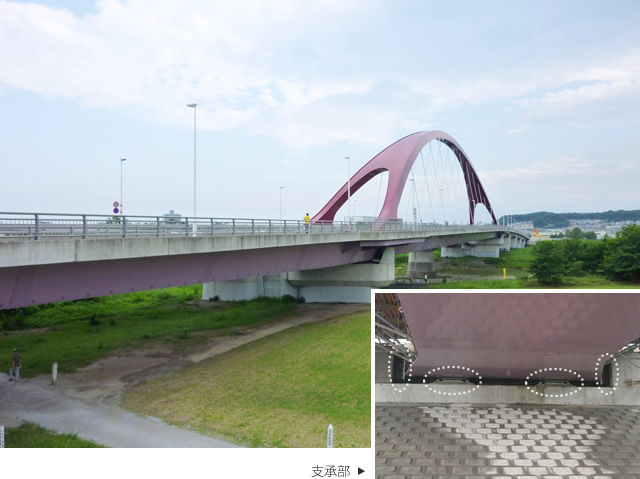

    多摩大橋
